杵渕様 こんばんは、先日オビ鋼を譲っていただいた 仁科裕行です。 早速の手配ありがとうございます。

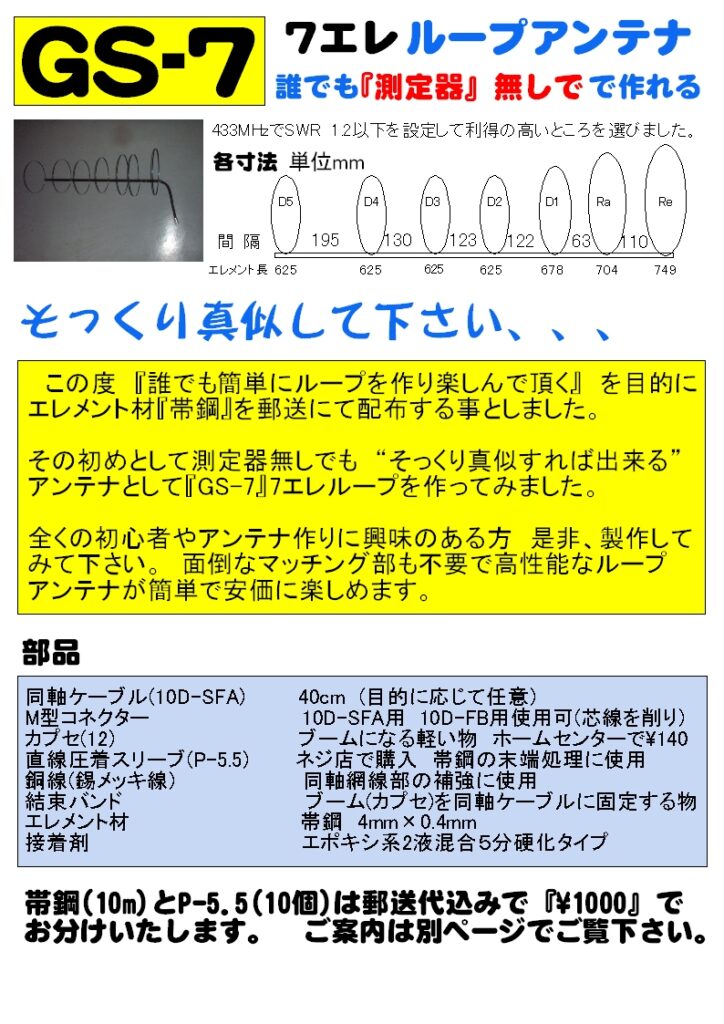

昨日無事に配達され早速まねして作ってみようと貴会のプロダクトから[GS-7]を検討してます。 だいたいは理解できましたが、各エレメント長についてよく分からない点があります。
指示書にはエレメント長が記載されてますが、それらはオビ鋼の長さでしょうか?圧着スリーブの中で重なる9ミリを足して切断するのでしょうか?。
なにぶんにも初めての作業なのでご教示いただければ幸いです。

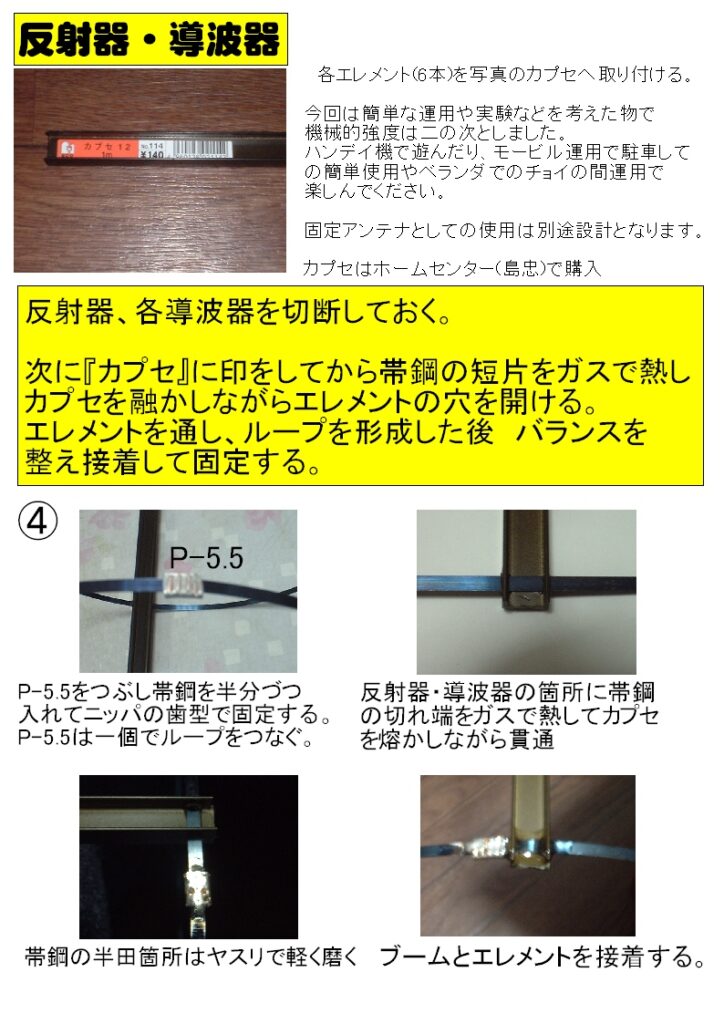

仁科様 第二~第五導波器は同寸法で全長634mmで切断します。9mm分はP-5.5の「のりしろ分」です。
SWR値の微調整をする場合は反射器・放射器・第一導波器を3~4cm程、長めに切りSWR計を見ながら適宜に潰したP-5.5の中で抜き差しして良値を求めます。良値に成りましたら帯鋼の余分を切ってP-5.5を潰します。
これが初作としてアンテナ作り、色々で楽しんで下さい。
